PROJECT SHOWCASE · 历史项目成果

参数上传软件 UPData

面向焊接控制器、打标机与 PLC 的参数上传软件：把本地参数文件按约定规则解析后推送给下位设备， Socket 服务器与 Modbus TCP 主站双模式一体，按现场集成方式一键切换，内置联网授权管理。

WinForms / .NETTCP Socket 服务器Modbus TCP 主站参数文件解析引擎命名管道坐标转发联网授权集成

OVERVIEW

项目概况

焊接产线上，工艺参数由工程师在专用软件中编辑并保存为参数文件；本软件作为「参数中转站」常驻工控机，设备侧触发时实时读取参数文件、按约定规则解析出数值，推送给焊接控制器或 PLC，也可把视觉坐标转发给打标软件。一个程序内置两种工作模式，覆盖设备主动拉取与 PLC 主动触发两类现场需求。

工作模式	通讯方式	典型用途
Socket 服务器模式	本机开放 TCP 端口，等待设备作为客户端连接	设备主动请求参数文件内容；接收 XYU 坐标并经命名管道转发给打标软件
Modbus TCP 主站模式	软件主动连接 PLC，轮询触发信号并回写参数	PLC 触发后，软件从参数文件解析数值写入 PLC 寄存器

Socket 服务器模式主界面：监听地址端口、开始监听按钮与实时日志 — **Socket 服务器模式主界面** —— 配置监听地址与端口，一键开始监听；日志区实时显示客户端接入、指令内容与回复情况。

FEATURES

核心功能

双模式一体

Socket 服务器与 Modbus TCP 主站集成在一个程序里，菜单切换、自动重启生效；两种模式独立配置互不干扰。

参数解析引擎

按分隔符 / 结尾符切分参数文件，以「波形号（图层号）+ 段索引」定位数值；固定值与索引字段混合拼接，支持自定义分隔符与首尾字符、四种字符编码。

坐标转发

接收设备发来的 XYU 坐标，经命名管道转发给打标软件；打标端确认接收后才向设备回复 OK，未确认即视为失败，杜绝坐标丢失。

Modbus 寄存器写入

寄存器表可视化配置：心跳 / 触发 / 完成 / 参数行类型，UShort 与 Float 双数据类型、倍率换算、字序可选，保存即热生效。

异常防护

解析失败保留触发位不应答、下周期自动重试；UShort 越界中止并记录；文件缺失、图层号未命中等均有明确错误码。

联网授权管理

启动与运行期双重授权校验，支持扫码在线申请、离线激活码、授权文件三种激活方式；授权失效自动停止业务并弹窗引导续期。

现场防呆设计

未选参数文件禁止启动监听 / 连接；关闭软件弹风险确认；单实例互斥；日志按天分文件保留 30 天自动清理。

断线自愈

Modbus 断线自动重连、心跳保活供 PLC 判活；Socket 连接异常即时记录，现场无需人工干预即可恢复。

INTERFACE

界面与设置

全部配置通过菜单进入对应窗口完成，正常退出时自动保存。

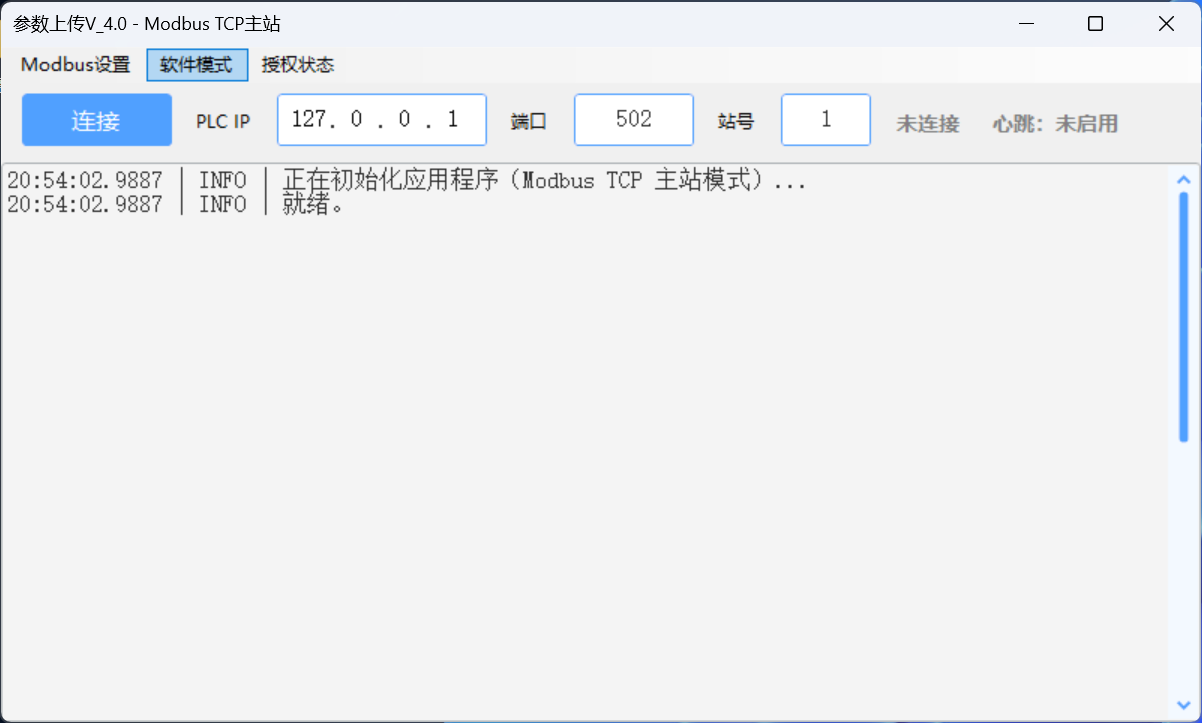

Modbus TCP 主站模式主界面 — **Modbus TCP 主站模式** —— 配置 PLC 地址与站号，一键连接；连接状态与心跳状态实时指示，断线自动重连。

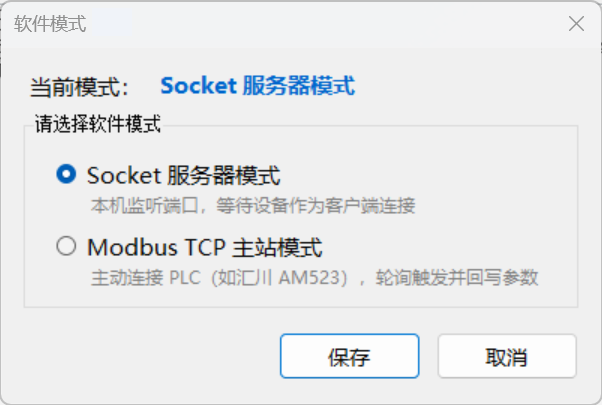

软件模式切换窗口 — **模式切换** —— 菜单一键切换工作模式，保存后软件自动重启进入新模式。

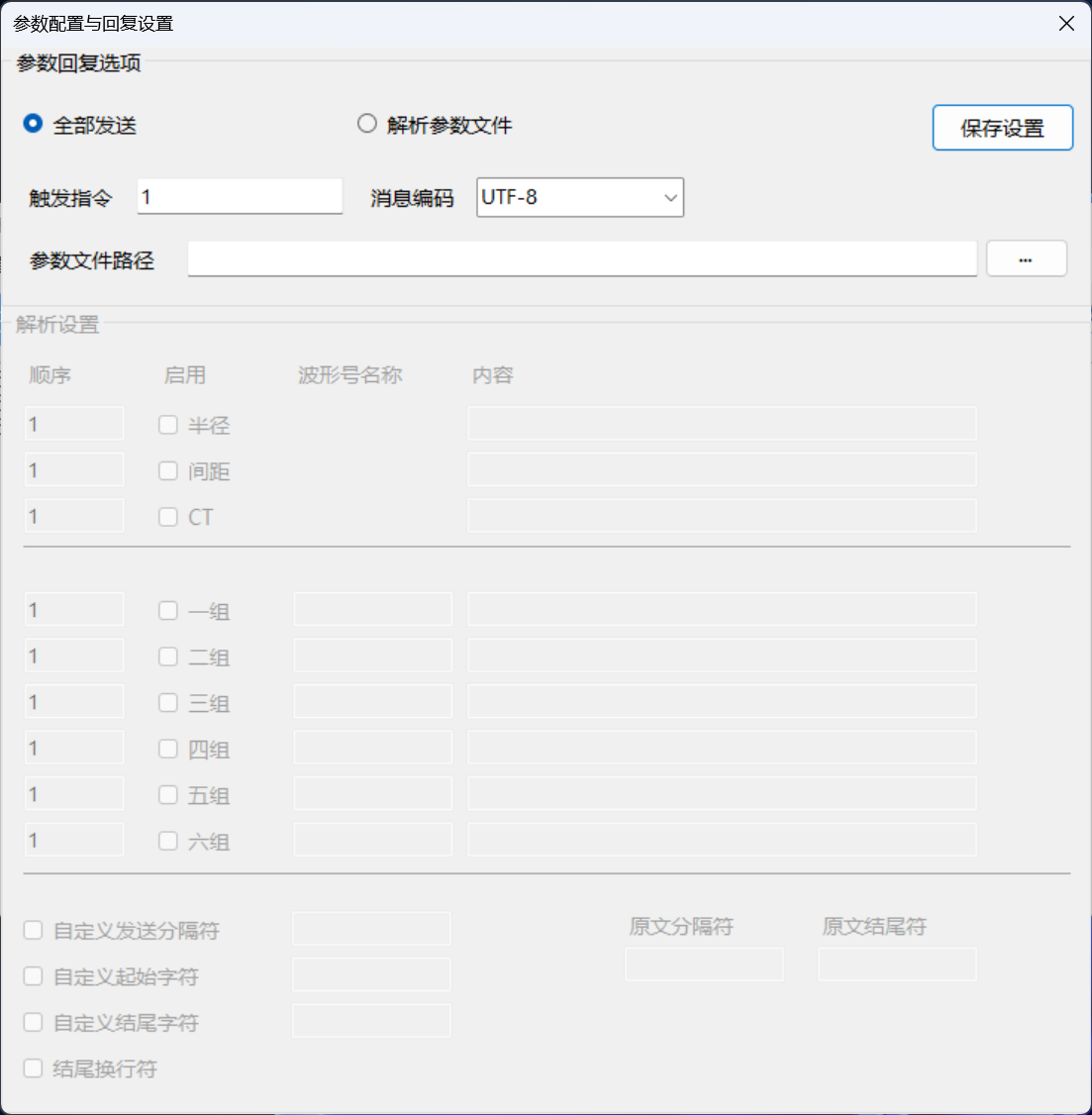

**参数配置与回复设置** —— 回复模式、触发指令、编码、解析规则与九字段表，按波形号从参数文件取段拼接。

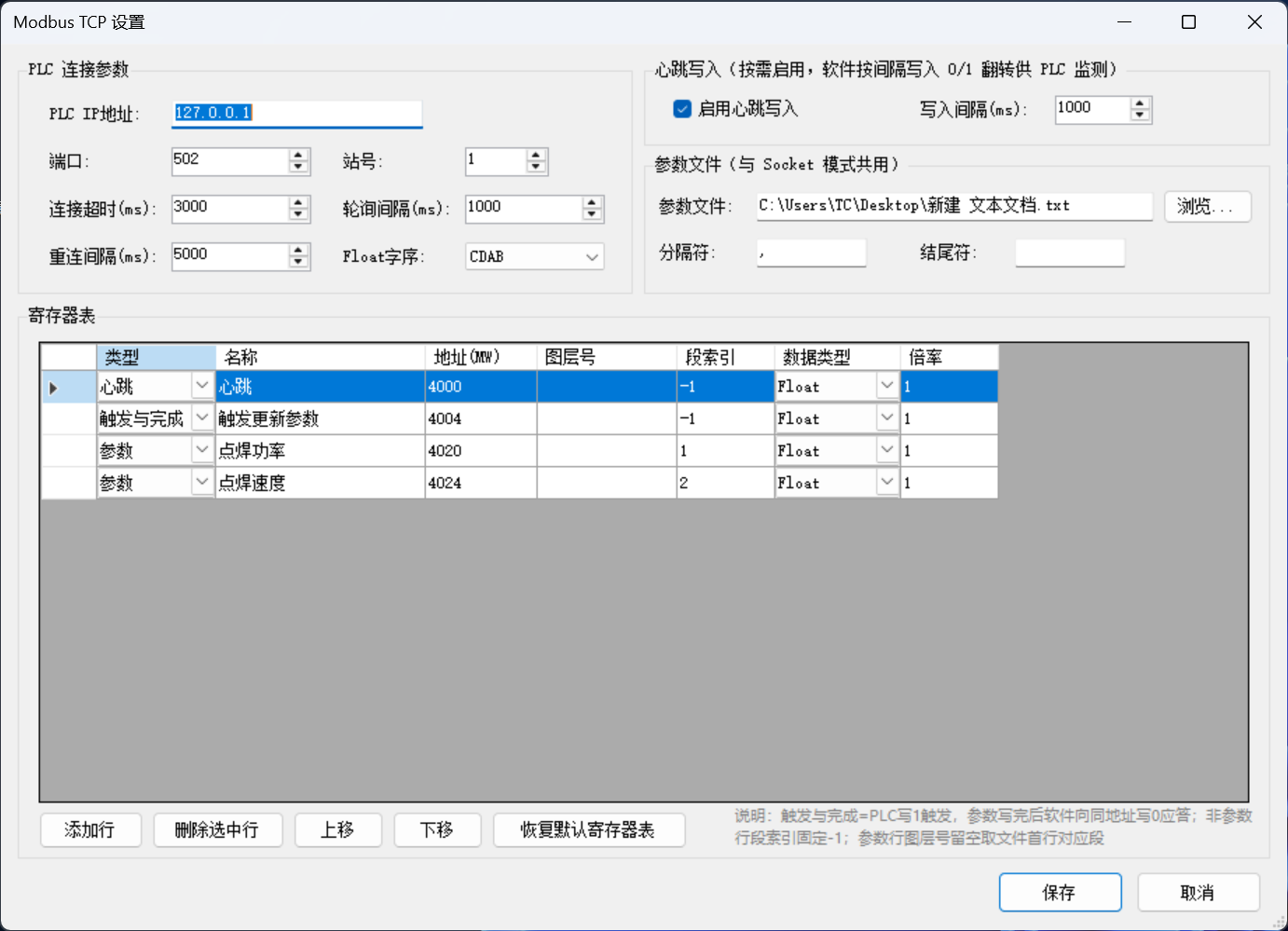

**Modbus TCP 设置** —— PLC 连接参数、心跳写入与寄存器表（类型 / 地址 / 图层号 / 段索引 / 数据类型 / 倍率）。

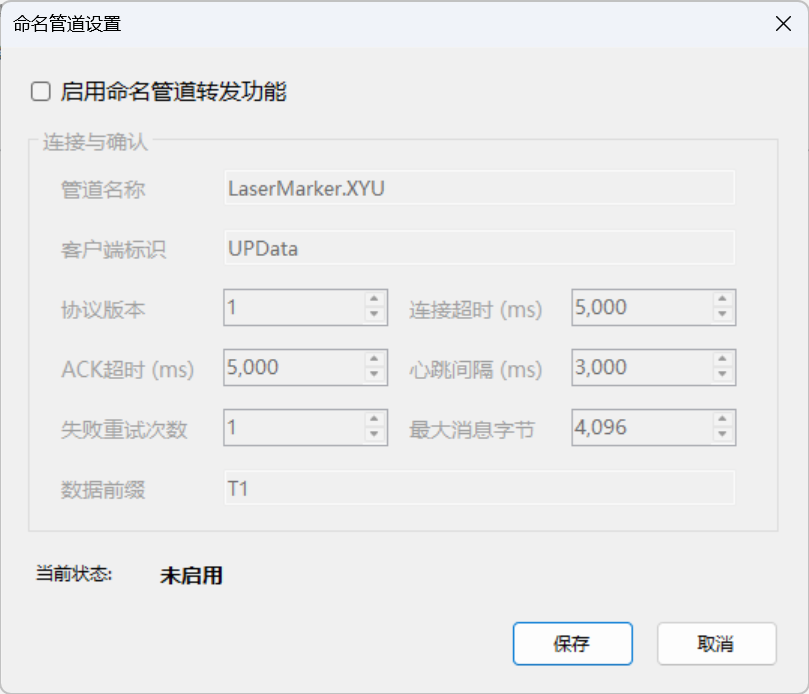

命名管道设置 — **命名管道转发设置** —— 管道名、协议版本、超时与心跳参数、坐标前缀，当前状态实时显示。

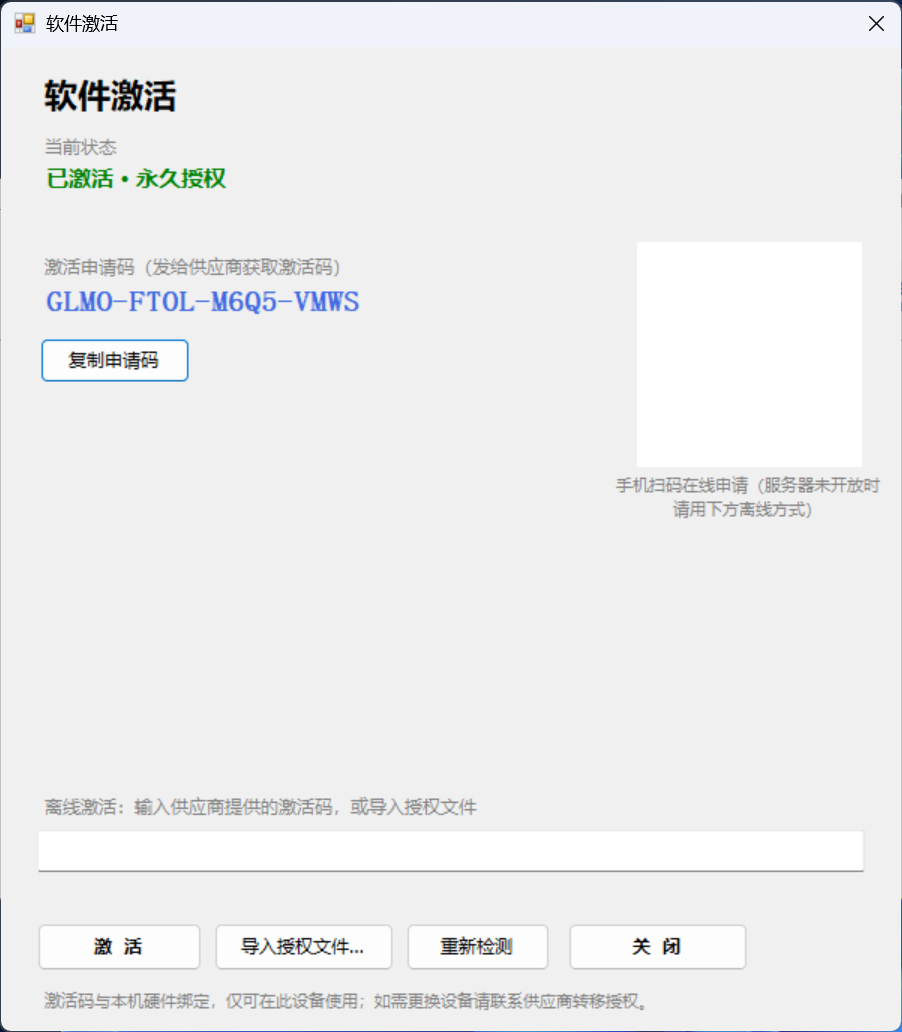

软件激活窗口：申请码、二维码在线申请、离线激活码与授权文件导入 — **软件激活窗口** —— 集成联网授权体系：申请码一键复制、手机扫码在线申请、离线激活码与授权文件导入三种方式；授权状态实时显示，与本站「软件激活申请」后台联动。该授权体系为本站作者自研，详见首页技术方向。

GUIDE

使用说明

激活软件首次启动自动检测授权；未激活时仅显示激活窗口——可扫码在线申请（供应商后台批准后约 30 秒自动激活）、粘贴离线激活码，或导入授权文件。
选择工作模式菜单「软件模式」按现场集成方式选择 Socket 服务器或 Modbus TCP 主站，保存后自动重启生效。
Socket 模式上线菜单「设置」选择参数文件并配置解析规则 → 填监听端口 → 点击「开始监听」。设备发送触发指令即收到参数数据；发送「前缀,X,Y,U」坐标则转发给打标软件并回复 OK。
Modbus 模式上线菜单「Modbus设置」配置寄存器表与参数文件 → 主界面点击「连接」。PLC 触发位置 1 后，软件自动解析参数写入各寄存器并应答完成。
运行监控与排障主界面日志区实时显示指令、读写与错误详情；菜单可打开日志目录，文件日志按天保留 30 天，配合说明书《常见问题排查》表定位现场问题。

TECHNOLOGY

技术实现

C# / WinFormsSunnyUI 界面库TCP Socket（自实现） NModbus4命名管道NLog 按天日志授权客户端集成（自研体系）

解析引擎与通讯层解耦：参数文件的分隔规则、字段映射在两种模式间共用一套实现；模式切换通过重启 + 独立配置文件保证互不污染；单实例互斥、退出自动保存、关闭风险确认等细节均按产线无人值守场景设计。软件授权部分接入作者自研的授权管理后台，实现扫码申请、在线审批、离线激活与远程吊销全流程。
